GRAN EYE Board Kalibrierungsverfahren

Wenn das Board rotiert oder ausgetauscht wurde oder ein neues GRAN EYE installiert wurde, muss eine Board-Kalibrierung durchgeführt werden.

Hier werden die detaillierten Schritte zur Kalibrierung erklärt.

Kalibrierung durchführen

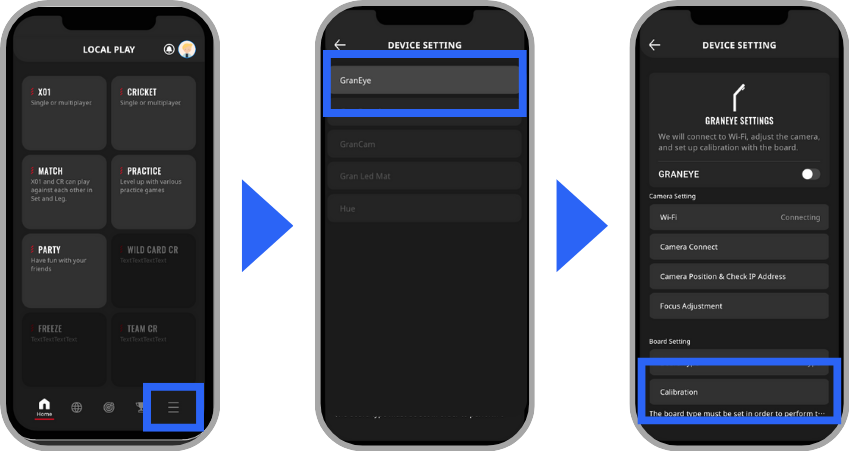

01BOARD Setting öffnen

1. Menü tippen
2. Device Setting tippen
3. GRAN EYE tippen
4. BOARD SETTINGS tippen

*Bei der ersten Einrichtung öffnet sich der Kalibrierungsbildschirm automatisch, sobald die Verbindungseinstellungen abgeschlossen sind. Fahren Sie daher mit den nächsten Schritten fort.

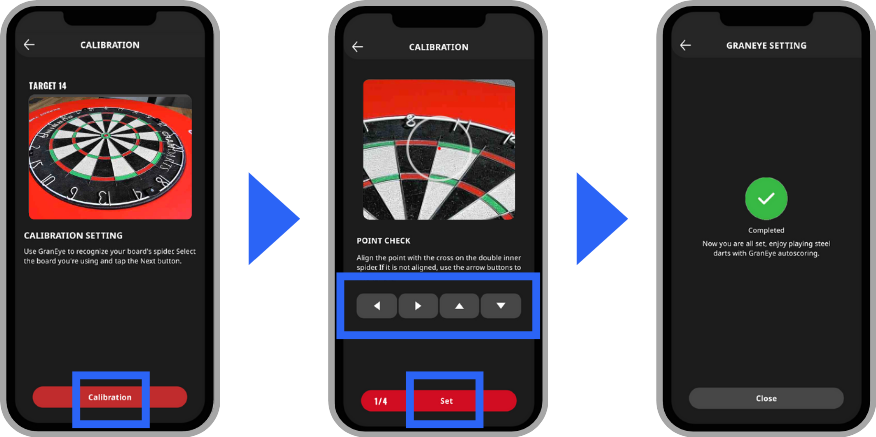

02Kalibrierung von TARGET 13 (rechte Kamera)

Die Kalibrierung von TARGET 13 (rechte Kamera) starten.

1. Unter dem Kamerabild im Bereich [Board-Typ-Auswahl] den verwendeten Board-Typ auswählen.
2. Kalibrierung tippen.

03POINT CHECK durchführen

Sobald die Kalibrierung abgeschlossen ist, wechselt das System automatisch zum POINT CHECK. Im POINT CHECK werden die vier durch die Kalibrierung automatisch gesetzten Punkte feinjustiert. Den roten Punkt im Kamerabild auf den Mittelpunkt der inneren Kreuzung im Doppelbereich setzen.

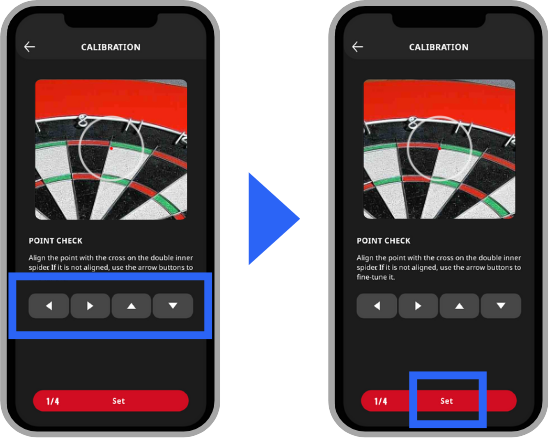

1. Das Kamerabild und die Position der Punkte überprüfen.
2. Falls die Position abweicht, die Oben-, Unten-, Links-, Rechts-Tasten zur Anpassung verwenden.
3. Nach Abschluss der Anpassung die Set-Taste tippen.
4. Die nächste Punktanpassung beginnt, wiederholen Sie den gleichen Vorgang für alle vier Punkte.

04Kalibrierung von TARGET 14 (linke Kamera)

Nachdem die Kalibrierung von TARGET 13 (rechte Kamera) abgeschlossen ist, starten Sie die Kalibrierung von TARGET 14 (linke Kamera). Folgen Sie dabei den gleichen Schritten wie in 02–03.
